【GRスープラ】TDI Tuning取付方法＆走行レビュー！サブコンで最大66PSアップの実力は？【DIY】

本記事の内容について

今回は、GRスープラの走行性能をさらに引き出すチューニングアイテム「TDI Tuning チューニングボックス」について詳しく紹介します。実際に筆者の愛車であるGRスープラRZに装着し、取り付け方法や走行性能の変化を検証しました。今回使用したのは、3.0L直列6気筒ターボエンジンを搭載する、最高出力387PS仕様のGRスープラに対応した製品です。メーカーの公表値では、装着することで最高出力が387PSから453PSへ、最大トルクが500Nmから565Nmへ向上するとされています。

この記事でわかること

TDI Tuningチューニングボックスの概要とGRスープラへの適合情報
最高出力387PSから453PSへ向上するメーカー公表の性能
サブコンピューターによってエンジン出力が向上する仕組み
ECU書き換え型チューニングとの違いと注意点
GRスープラへの具体的な取り付け方法と作業時間
Bluetooth非対応モデルの出力レベル設定方法
高速道路・市街地で実際に使用した走行インプレッション
購入前に確認しておきたいメリットとデメリット

単に最高出力が向上するだけでなく、普段の運転でどのような違いを感じられるのかも重要なポイントです。今回は、実際の装着作業から走行レビューまで詳しく紹介します。

TDI Tuningチューニングボックスの概要

TDI Tuningとは？ガソリンターボにも対応するチューニングアイテム

TDI Tuningは、イギリスで開発されているエンジン用チューニングボックスです。

チューニングボックスと聞くと、ディーゼルエンジン専用の製品という印象を持つ方もいるかもしれません。しかし、現在はディーゼルエンジンだけでなく、ガソリンターボエンジンに対応した製品も数多くラインナップされています。

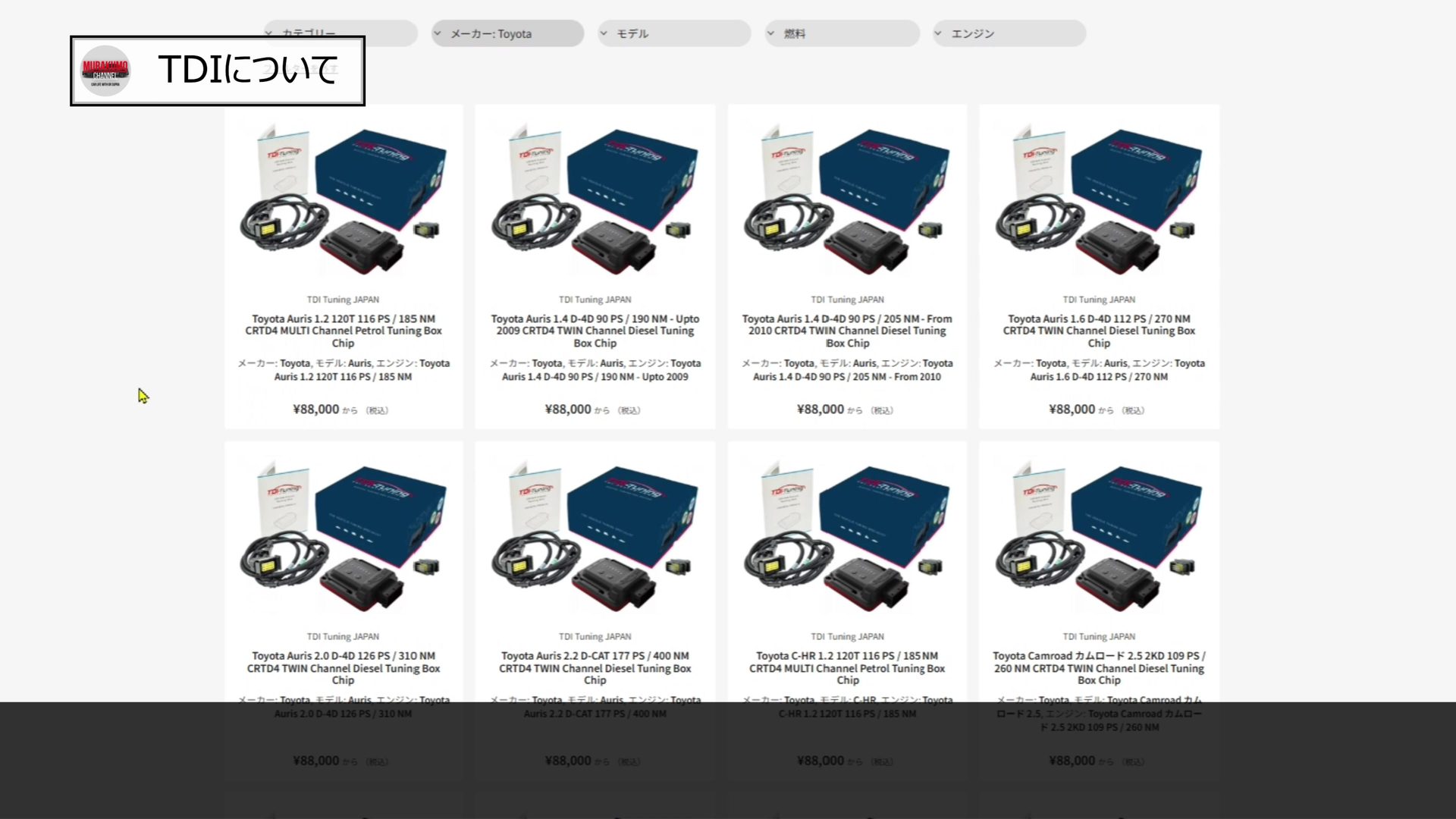

トヨタ車では、今回紹介するGRスープラ以外にも、クラウンクロスオーバーやハイエース、ランドクルーザーなど、ターボエンジン搭載車両に対応した製品が用意されています。

純正状態のエンジン制御に外部から介入することで、エンジン本来の性能をさらに引き出すことを目的としたアイテムです。そのため、現在所有している車両に対してパワー不足を感じる場面がある方にとって、選択肢のひとつとなります。ただし、同じ車種でもエンジン仕様や年式によって適合する製品が異なる場合があります。購入する際には、必ず適合情報を確認する必要があります。

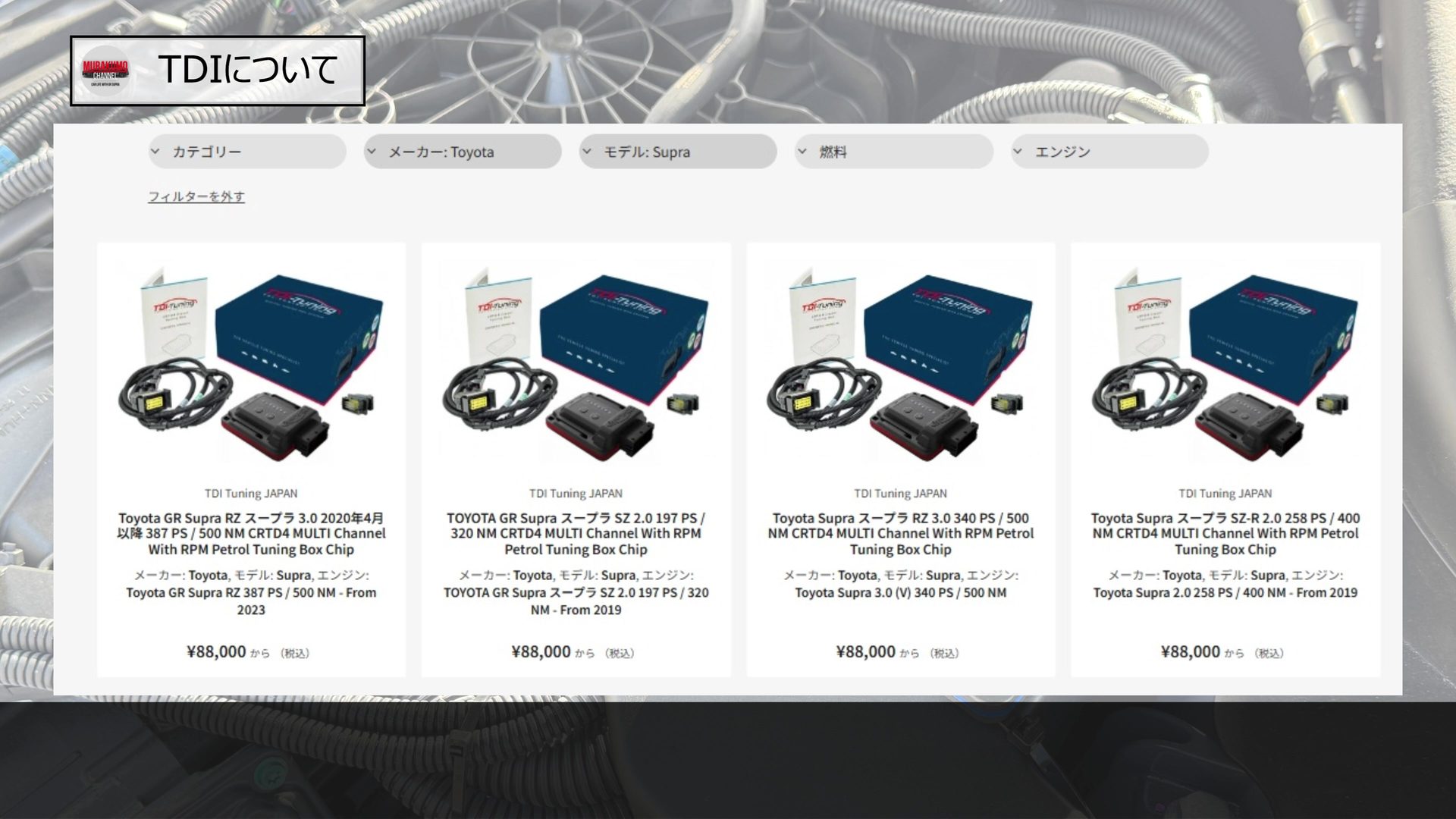

GRスープラ用には4種類の製品をラインナップ

今回購入したのは、GRスープラ用のTDI Tuningチューニングボックスです。

GRスープラ向けには、エンジン仕様の違いに対応するため、以下の4種類がラインナップされています。

対応モデル	エンジン仕様
GRスープラ SZ	2.0Lターボ
GRスープラ SZ-R	2.0Lターボ
GRスープラ RZ	3.0Lターボ・340PS仕様
GRスープラ RZ	3.0Lターボ・387PS仕様

今回装着した車両は、3.0L直列6気筒ターボエンジンを搭載する387PS仕様のGRスープラRZです。そのため、387PS仕様に適合する製品を選択しました。特にRZグレードでは、340PS仕様と387PS仕様で対応製品が分かれているため注意が必要です。

最高出力453PS、最大トルク565Nmへパワーアップ

TDI Tuningの最大の特徴は、エンジンの最高出力と最大トルクの向上です。
今回のGRスープラRZ用製品では、最大パワーアップレベルとなるレベル7を選択した場合、最高出力453PS、最大トルク565Nmになると公表されています。純正状態との比較は以下の通りです。

項目	純正状態	装着後（メーカー公表値）	増加量
最高出力	387PS	453PS	+66PS
最大トルク	500Nm	565Nm	+65Nm
出力設定	純正制御	レベル7	最大設定

最高出力については66PS、最大トルクについては65Nmの向上となります。GRスープラRZは、純正状態でも十分なパフォーマンスを持つスポーツカーです。しかし、そこからさらに最高出力が66PS向上するということで、数値上は非常に大きな変化となります。
また、注目したいのは最高出力だけではありません。最大トルクも増加するため、アクセルを踏み込んだ際の加速力や、中間加速の力強さにも変化が期待できます。特に高速道路への合流や追い越し加速など、走行中に追加の加速力が必要となる場面では、その違いが現れやすいと考えられます。ただし、上記はあくまでメーカーの公表値です。実際の出力は車両のコンディションや使用環境などによって異なる可能性があります。

公式製品ページ： TDI Tuning GRスープラRZ 387PS仕様

リンク

TDI Tuningでエンジンのパワーが向上する仕組み

ここからは、TDI Tuningを装着することで、なぜエンジンの最高出力や最大トルクが向上するのかを詳しく解説します。単にエンジンの出力を引き上げる装置というだけでなく、その仕組みを理解することで、メリットや注意点も把握しやすくなります。

TDI Tuningはサブコンピューターの一種

TDI Tuningは、一般的にサブコンピューター（サブコン）と呼ばれるチューニングパーツの一種です。通常、自動車のエンジンは「ECU」と呼ばれるコンピューターによって制御されています。ECUは、エンジンに取り付けられたさまざまなセンサーから情報を受け取り、エンジンの動作を最適化しています。

ECUが利用する主な情報には、以下のようなものがあります。

センサーなどから得られる情報	主な役割
エンジン回転数	エンジンの運転状態を把握
吸入空気の圧力	エンジンに送り込まれる空気の状態を把握
燃料圧力	燃料供給系統の状態を把握
アクセル操作量	ドライバーが要求する加速力を判断

例えば、ドライバーがアクセルを踏み込んだ場合、ECUはアクセル操作量などの情報をもとに、必要なエンジン出力を判断します。そして、ターボチャージャーの過給圧や燃料噴射量、点火時期などを調整することで、要求されたパワーを発生させます。このように、現代のエンジンは複数の情報を組み合わせて、緻密に制御されています。

センサーとECUの間に割り込んでエンジン制御に介入する

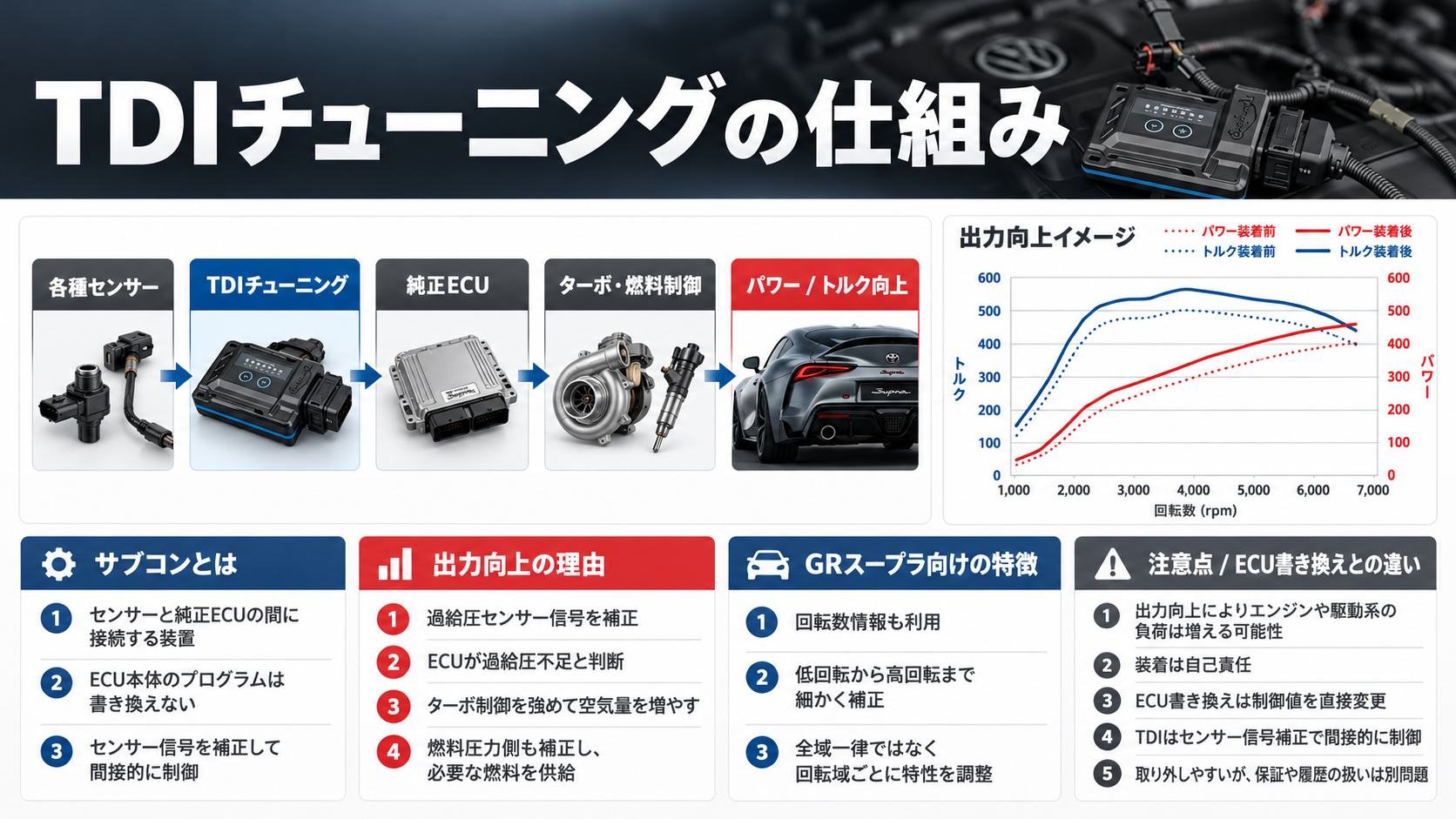

TDI Tuningは、エンジンに取り付けられたセンサーと純正ECUの間に、割り込むように接続する装置です。各種センサーから送られてくる情報を、TDI Tuningのコンピューターが読み取ります。その信号を独自のプログラムによって補正し、純正ECUへ伝える仕組みです。基本的な信号の流れを整理すると、以下のようになります。

重要なのは、純正ECUそのもののプログラムを書き換えるわけではないという点です。純正ECUが受け取るセンサー情報を変化させることで、エンジンの制御に間接的に介入しています。これが、TDI Tuningの基本的な仕組みとなります。

ターボチャージャーの過給圧を変化させる仕組み

では、具体的にどのようにしてエンジンの出力が向上するのでしょうか。

今回のGRスープラのようなターボエンジンでは、特に重要となるのがターボチャージャーによる過給圧の制御です。ターボチャージャーは、エンジンの排気ガスが持つエネルギーを利用してタービンを回転させる装置です。その回転力によってコンプレッサーを作動させ、通常よりも多くの空気をエンジン内部へ送り込みます。エンジンは、空気と燃料を燃焼させることで動力を発生させています。そのため、より多くの空気を取り込み、それに見合った燃料を適切に燃焼させることができれば、より大きなパワーを生み出せます。TDI Tuningは、過給圧を計測するセンサーの信号を補正することで、純正ECUの制御に働きかけます。その結果、ECUがターボチャージャーの過給圧を引き上げる方向に制御することで、エンジンの出力向上を図ります。

過給圧の信号補正を具体例で解説

ここでは、TDI TuningがどのようにECUの制御へ介入するのかを、簡単な例で説明します。

例えば、実際のターボチャージャーの過給圧が1.0barだったとします。このとき、TDI Tuningがセンサー信号を補正し、純正ECUには0.9barという数値が伝わったと仮定します。

項目	過給圧
実際に発生している過給圧	1.0bar
ECUに伝えられる過給圧	0.9bar
差	0.1bar

※上記は信号補正の仕組みを説明するための仮定であり、実際の製品の補正値を示すものではありません。

この場合、ECUは実際よりも過給圧が低いと認識します。すると、設定された目標過給圧へ近づけようとして、ターボチャージャーの制御を調整します。その結果、実際の過給圧が上昇し、より多くの空気がエンジン内部へ送り込まれることになります。このように、純正ECUが受け取る情報を補正することで、結果的にエンジンの動作を変化させるのがサブコンピューターの特徴です。ただし、実際のエンジン制御は、複数のセンサー情報や保護制御を組み合わせて行われています。そのため、上記のように単純な数値の差だけで、必ず一定量の過給圧が上昇するというわけではありません。

燃料圧力の制御にも介入する

ターボチャージャーによってエンジンへ送り込む空気の量が増えた場合、それに対応する燃料の供給も重要です。空気だけを増やせば、無条件にエンジン出力が向上するわけではありません。取り込んだ空気に対して適切な燃料を供給し、燃焼させる必要があります。TDI Tuningでは、燃料系統に関するセンサー信号にも介入することで、燃料圧力などの制御を変化させる仕組みが採用されています。例えば、燃料圧力を計測するセンサーの信号を補正すると、ECUが認識する燃料圧力と、実際の燃料圧力との間に差が生まれます。この差を利用することで、ECUが行う燃料圧力の制御を変化させ、燃料の供給状態に影響を与えることができます。つまり、TDI Tuningは過給圧だけを変化させるのではなく、燃料系統にも関与することで、エンジンの出力向上を図っています。

基本的な仕組みを整理すると、以下の通りです。

制御に関わる項目	信号補正による役割
過給圧	エンジンへ送り込む空気の量に影響
燃料圧力	燃料の供給状態に影響
エンジン回転数	運転状態に応じた補正の判断に利用

このように、主に過給圧や燃料圧力に関するセンサー信号を補正し、純正ECUの制御を利用する仕組みとなっています。

エンジン回転数に応じて出力特性を調整

今回のGRスープラ向け製品では、エンジン回転数に関する情報も利用しています。エンジンは低回転域から高回転域まで、常に同じ条件で動作しているわけではありません。例えば、低回転域では日常的な運転で扱いやすいトルク特性が求められます。一方、高回転域ではターボチャージャーやエンジン本体にかかる負荷も変化します。そのため、全回転域で一律に過給圧を高めるだけでは、必ずしも扱いやすいエンジン特性になるとは限りません。TDI Tuningでは、エンジン回転数の情報を利用することで、回転域に応じた細かな信号補正を行える仕組みとなっています。これにより、エンジンの動作状態に応じて出力特性を調整することが可能です。単純に最大出力を追求するだけでなく、エンジン回転数に応じた制御を行うことが特徴となっています。

注意点：エンジンや駆動系への負荷が増加する可能性

ここまでTDI Tuningの仕組みを紹介しましたが、注意点もあります。それは、エンジンの出力を引き上げれば、それに伴ってエンジンや駆動系へかかる負荷が増加する可能性があるということです。例えば、過給圧が高くなることで、エンジン内部の燃焼圧力や温度が上昇することが考えられます。また、ターボチャージャー自体にかかる負担も増加する可能性があります。さらに、最大トルクが増加すれば、トランスミッションやドライブシャフトなどにも、純正状態より大きな力が伝わることになります。

主な注意点を整理すると、以下の通りです。

エンジン内部： 燃焼圧力や温度の上昇による負荷の増加
ターボチャージャー： 過給圧の上昇に伴う負担の増加
トランスミッション： 最大トルク増加による負荷の変化
ドライブシャフトなどの駆動系： 伝達される駆動力の増加
車両保証： 社外チューニングパーツの装着による保証への影響の可能性

もちろん、実際にどの程度の影響があるかは、車両の状態や使用条件によって異なります。しかし、出力向上に伴う負荷の増加や耐久性への影響が、必ずしもゼロになるわけではないことは理解しておく必要があります。そのため、装着にあたってはメーカーの説明や車両の状態を確認し、リスクを理解したうえで自己責任で判断する必要があります。

ECU書き換え型チューニングとの違い

TDI Tuningと比較されやすいチューニング方法として、ECUのプログラムを書き換える方法があります。一般的なECU書き換え型のチューニングでは、ECU内部に記録されている制御設定そのものを変更できます。具体的には、過給圧の目標値や燃料噴射、点火時期など、さまざまな制御設定を変更できる場合があります。一方、TDI Tuningでは純正ECUの設定を直接変更しません。センサーから送られる情報を補正することで、間接的にエンジンの制御を変化させます。

両者の主な違いは以下の通りです。

比較項目	TDI Tuning	ECU書き換え型
チューニング方法	センサー信号を補正	ECU内部の制御設定を変更
純正ECUのプログラム	原則として書き換えない	書き換える
制御変更の自由度	センサー信号の補正範囲に依存	対応する制御項目を直接変更可能
取り付け	専用ハーネスを接続	ECUへの書き込み作業
純正配線への復元	製品を取り外して復元可能	配線の変更を伴わない場合が多い
純正制御への復元	製品の取り外しなどで対応	純正データへの書き戻しなどが必要
保証・履歴への影響	影響する可能性あり	影響する可能性あり

TDI Tuningは、ECU書き換えほど自由に制御設定を変更できるわけではありません。その一方で、専用ハーネスを介して装着でき、取り外すことで基本的には純正の配線構成に戻せるというメリットがあります。この点は、DIYで装着したい方や、将来的に純正状態へ戻す可能性がある方にとって魅力的です。ただし、製品を取り外せばメーカー保証への影響までなくなるわけではありません。また、ECUに記録された履歴などが必ず元に戻るというわけでもありません。物理的に取り外せることと、車両に与えた影響が完全になくなることは、区別して考える必要があります。

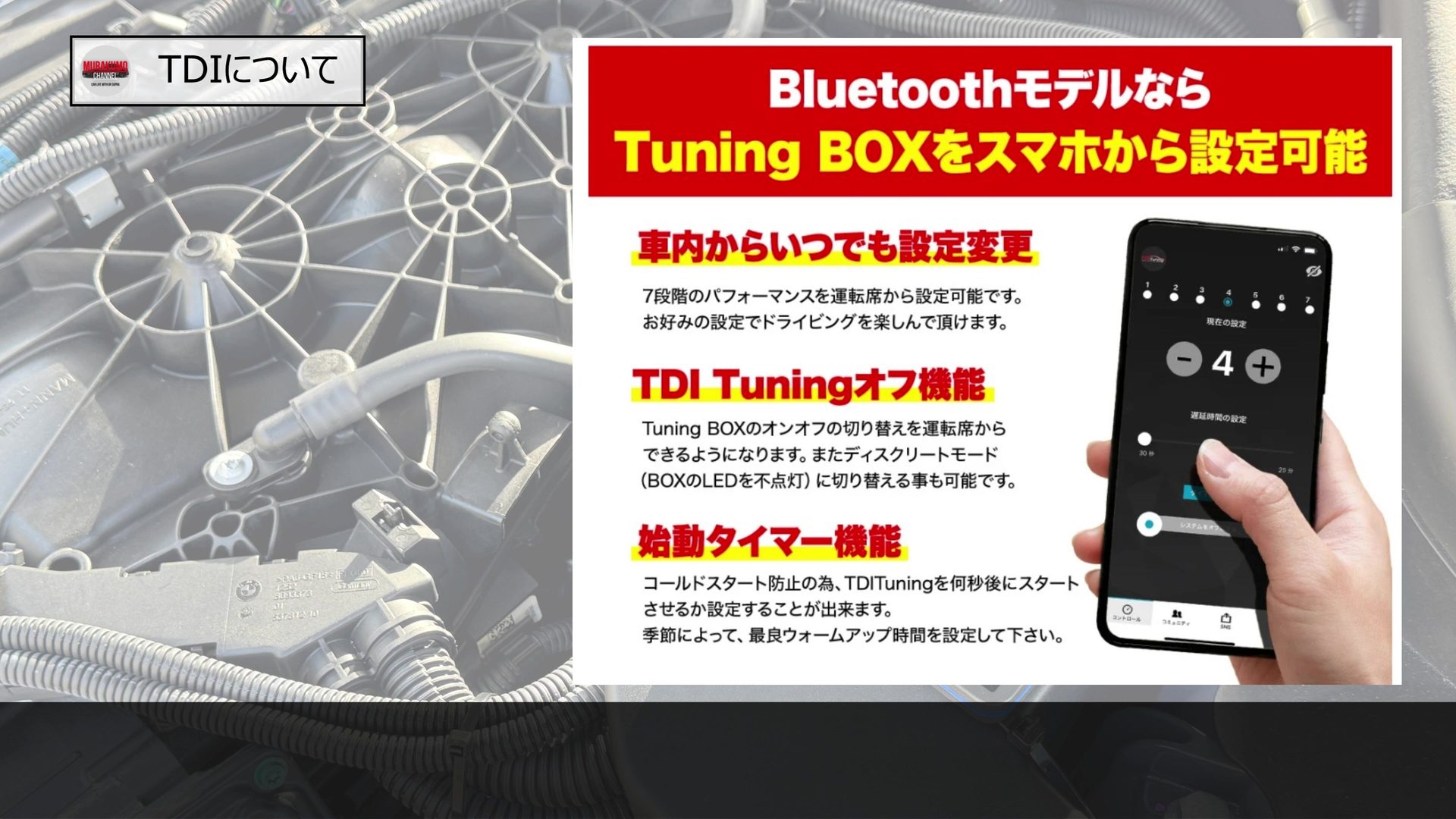

Bluetooth対応モデルと非対応モデルの違い

TDI Tuningには、Bluetoothに対応したモデルと、非対応のモデルが存在します。Bluetooth搭載モデルでは、専用アプリを介して各種設定を行うことができます。主な機能として、パワーアップレベルの変更や、冷間始動直後のチューニング介入を遅らせるための始動タイマーの設定があります。一方、Bluetooth非対応モデルでは、チューニングボックス本体のボタンを操作してパワーアップレベルを変更します。

項目	Bluetooth対応モデル	Bluetooth非対応モデル
パワーアップレベルの調整	専用アプリから設定	本体のボタンで設定
スマートフォン連携	対応	非対応
始動タイマー機能	アプリから設定可能	アプリ設定不可
設定変更の操作場所	専用アプリ	エンジンルーム内の本体
操作の特徴	スマートフォンから操作	シンプルな本体操作

※実際に利用できる機能は、製品仕様によって異なる場合があります。今回筆者が購入したのは、Bluetooth非対応モデルです。そのため、以下ではBluetooth非対応仕様の具体的な取り付け方法や、パワーアップレベルの設定方法を紹介します。

GRスープラへのTDI Tuning取り付け方法

続いて、GRスープラへの実際の取り付け方法を紹介します。結論からいえば、車種専用の取付マニュアルが付属していることもあり、比較的スムーズに作業を進められました。ただし、エンジンルーム内での作業となるため、配線の取り回しや熱への対策など、注意すべきポイントもあります。

付属品と取り付けに必要な工具

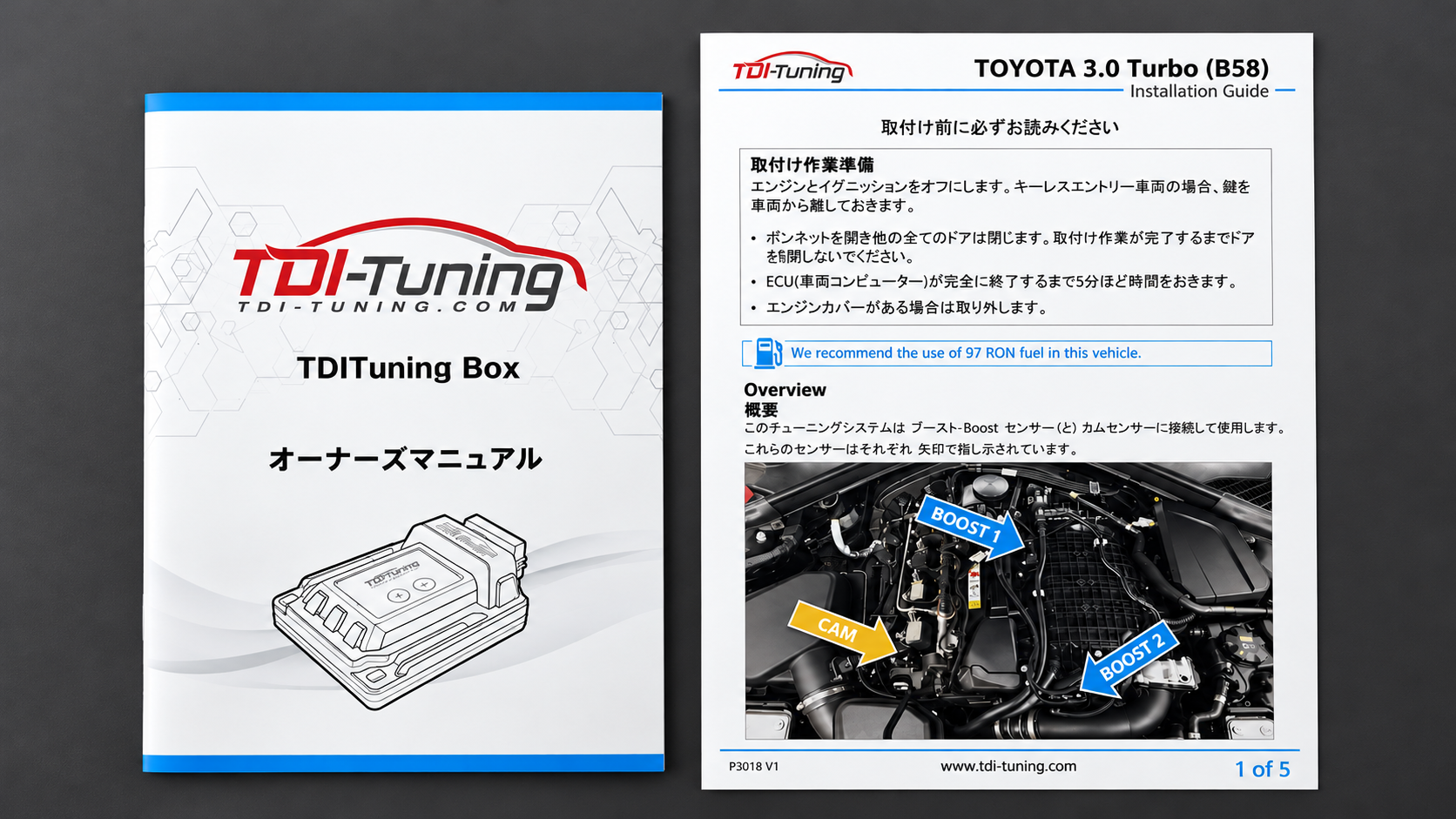

TDI Tuningには、汎用の取扱説明書に加えて、購入した車種専用の取付マニュアルが同封されています。車種ごとの接続箇所や作業方法が説明されているため、作業内容を把握しやすい構成となっています。また、配線を固定するためのタイラップも付属しています。そのため、基本的には同梱されている部品を使用することで、取り付け作業を進められます。

今回の作業で使用したものは以下の通りです。

用意したもの	用途
TDI Tuning本体	エンジン制御に介入する装置
専用接続ハーネス	車両側の配線へ接続
車種専用取付マニュアル	接続位置・作業方法の確認
汎用取扱説明書	製品の使用方法の確認
付属のタイラップ	配線などの固定
ニッパー	タイラップの余った部分を切断
両面テープ	チューニングボックス本体の固定

今回、追加で用意したものはニッパーと両面テープです。ニッパーは、配線を固定した後にタイラップの余った部分を切断するために使用しました。両面テープについては、チューニングボックス本体を確実に固定するために用意しています。

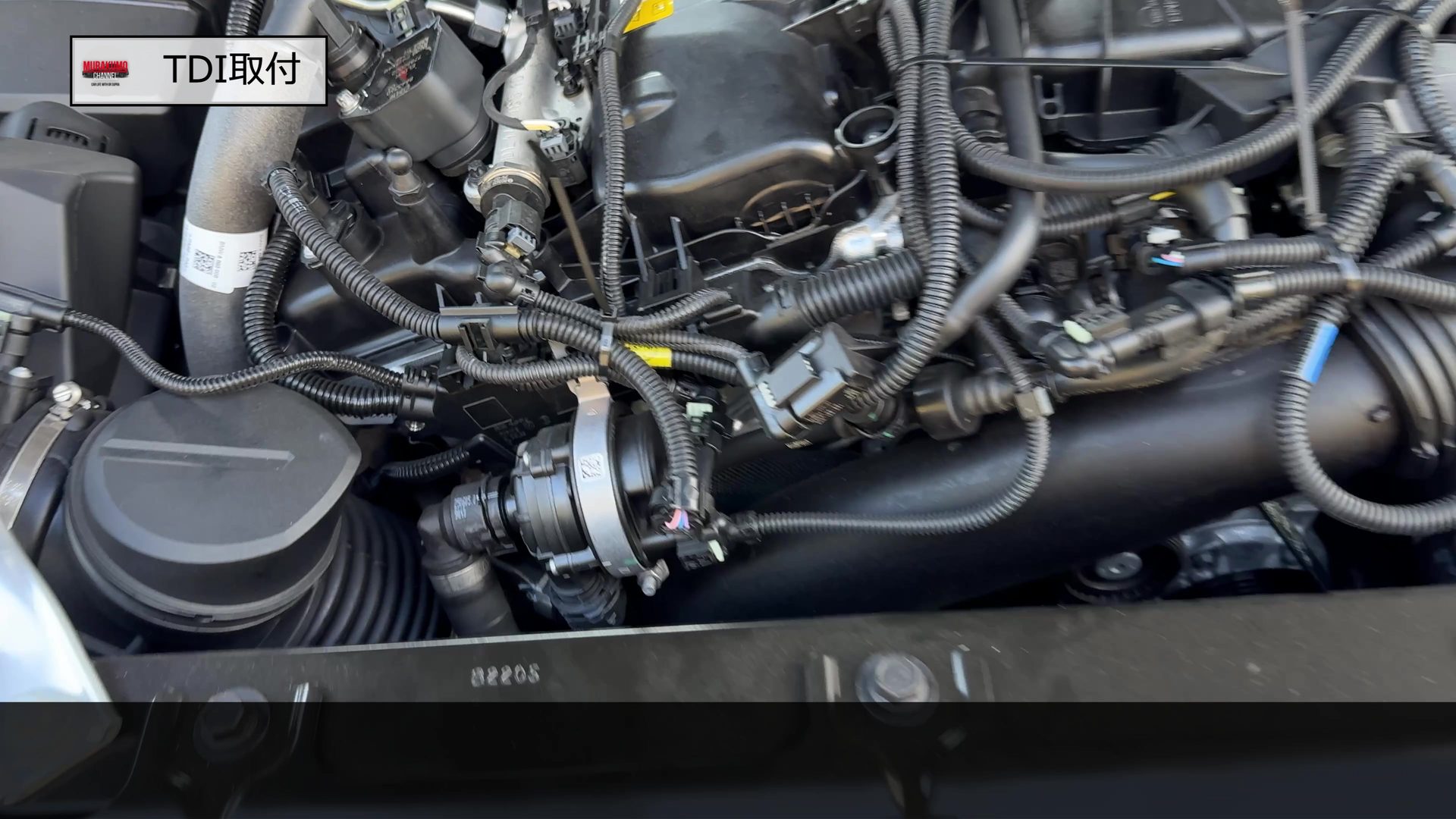

エンジンカバーを取り外して接続箇所を確認

まずは、ボンネットを開けてエンジンカバーを取り外します。

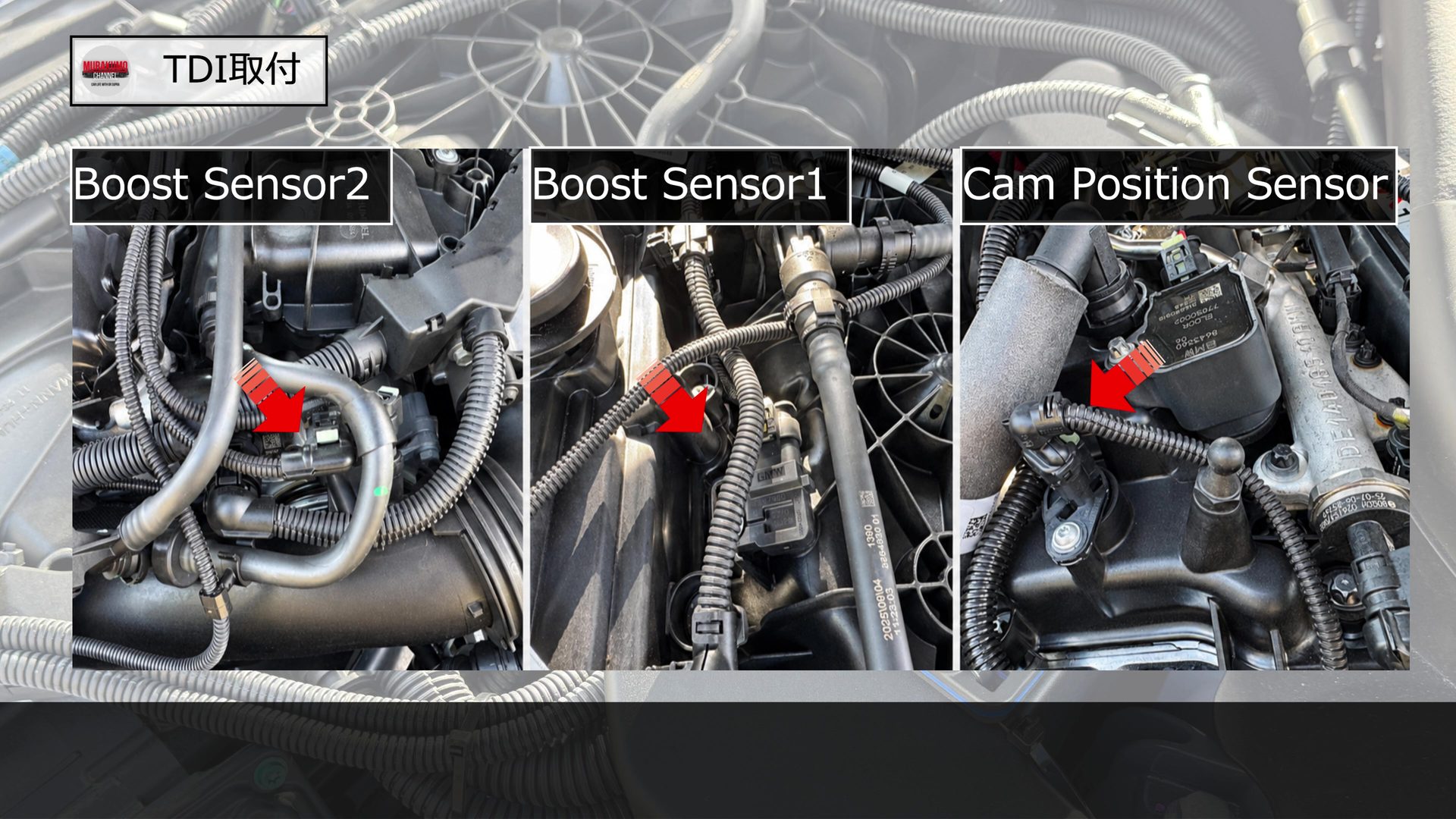

今回のGRスープラでは、エンジンカバーを取り外すことで、接続対象となるハーネスへアクセスできる状態になります。先ほど解説したTDI Tuningの仕組みの通り、装置はエンジンに関するセンサー信号へ介入する構造となっています。今回のGRスープラ用製品では、以下の3か所にTDI Tuningの配線を割り込ませます。

過給圧に関する信号の接続箇所
燃料系統に関する信号の接続箇所
エンジン回転数に関する信号の接続箇所

専用ハーネスを車両側のコネクタへ接続することで、TDI Tuning本体が各種情報を取得・補正できる構成となります。基本的には、対象となる3か所のコネクタへ専用ハーネスを割り込ませる作業です。なお、実際の接続位置やコネクタの形状については、車両仕様によって異なる可能性があります。必ず付属する車種専用マニュアルを確認して作業する必要があります。

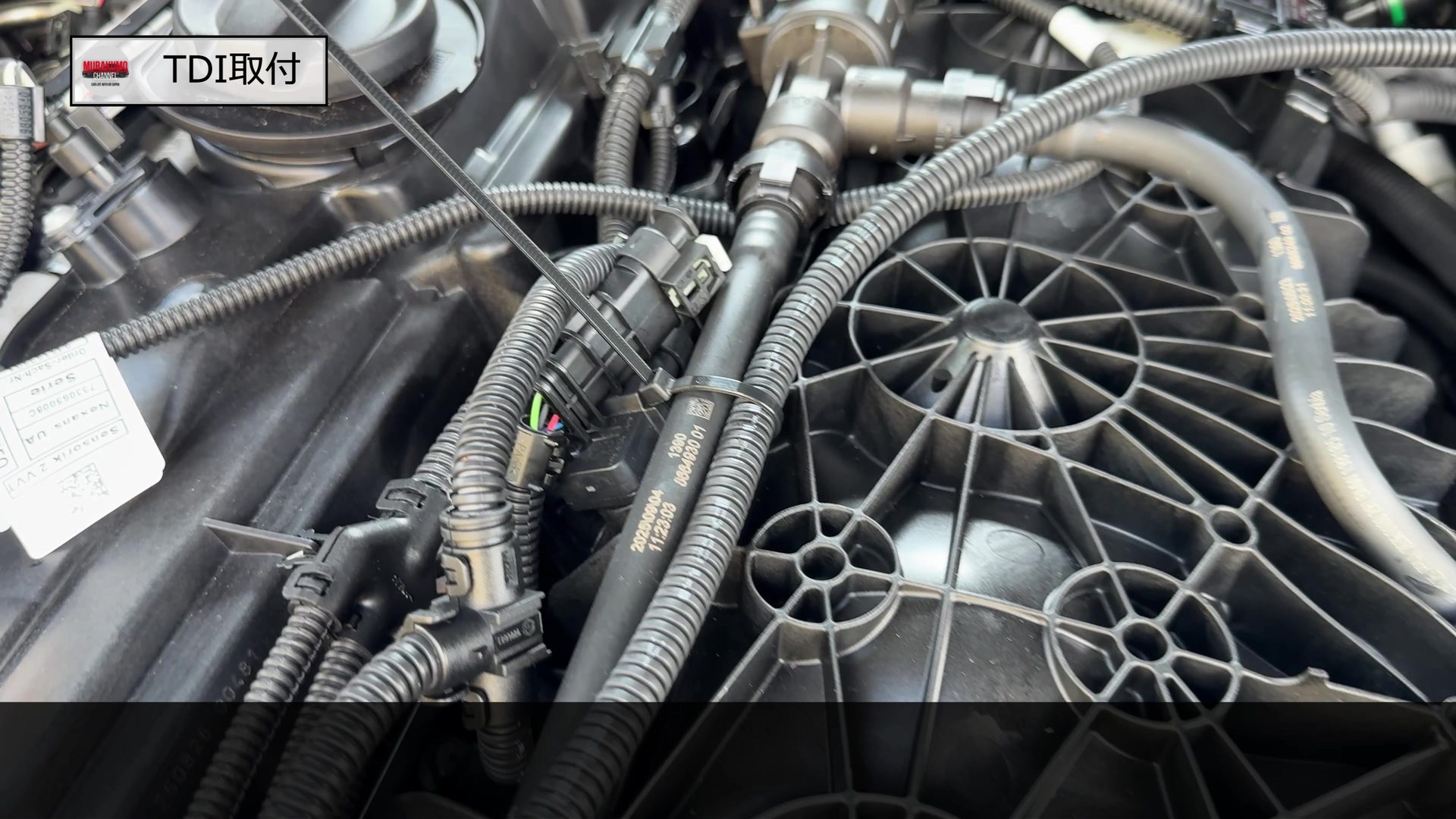

専用ハーネスを車両側のコネクタへ接続

今回の製品は、対応するコネクタ同士を接続する構造となっています。

また、配線自体にも目印となるテープが貼り付けられているため、接続箇所を判断しやすくなっています。そのため、筆者が作業した範囲では、特に迷う場面はありませんでした。コネクタの取り外し方についても、取付マニュアルに記載されています。説明書の指示に従って作業することで、過度な力を加えることなくコネクタを取り外せました。取り外した車両側のコネクタへ、TDI Tuningの専用ハーネスを割り込ませて接続します。この作業を、指定された3か所に対して行います。コネクタの形状が合わない場合や、正常に接続できない場合は、無理に押し込まないことが重要です。接続位置や向きを再確認し、確実に接続できていることを確認する必要があります。また、作業時はエンジンを停止し、エンジンルーム内の部品が十分に冷えている状態で作業することが望ましいです。

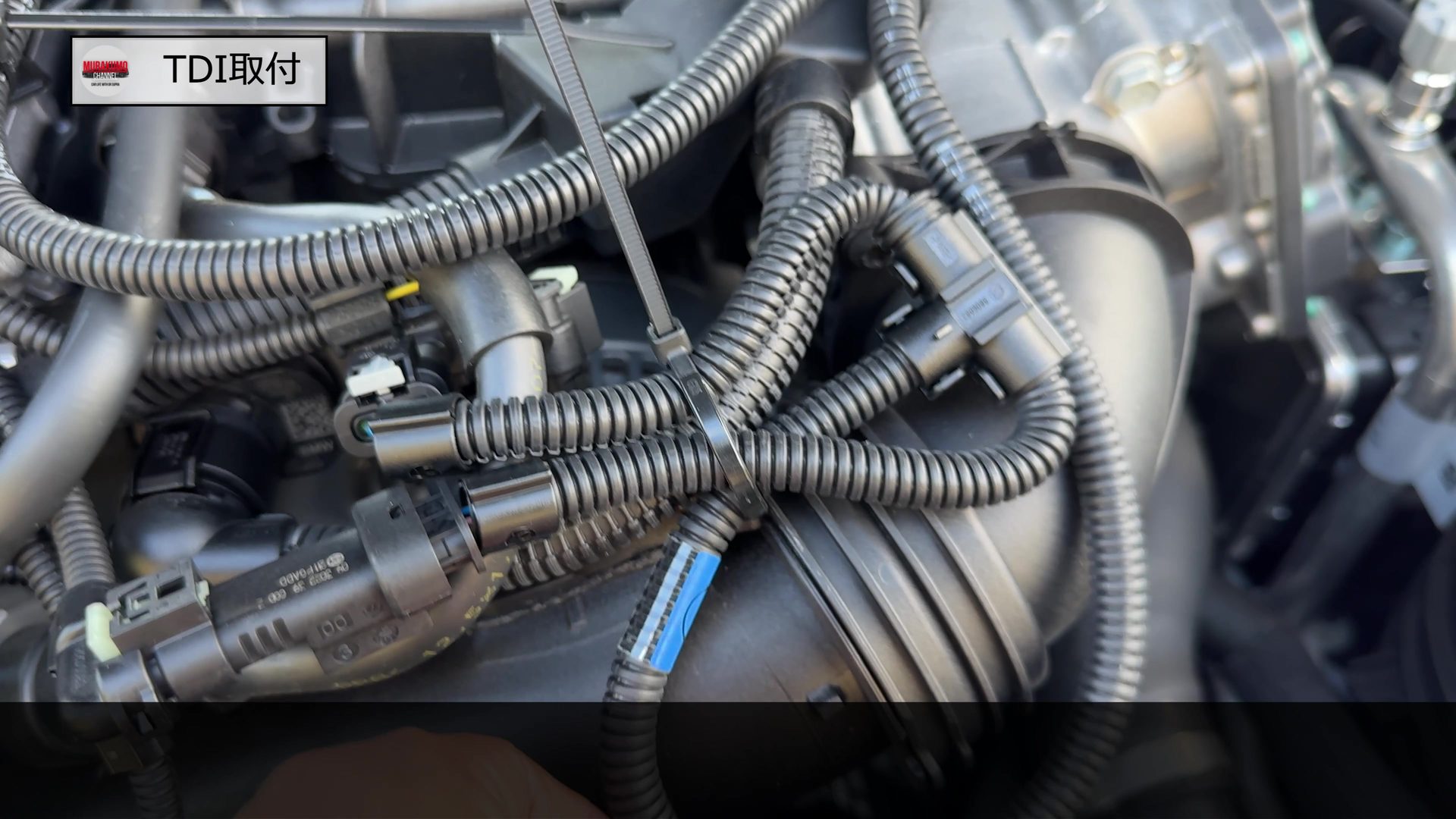

配線はエンジンの振動を考慮して固定

各コネクタへの接続が完了したら、次は配線の固定です。今回の取り付けでは、付属するタイラップを使用して配線を固定しました。ここで注意したいのは、配線を必要以上に張った状態で固定しないことです。エンジンは始動中や走行中に振動し、負荷の変化によって動くことがあります。そのため、配線を完全に張った状態で固定すると、エンジンの動きによってコネクタや配線へ負担がかかる可能性があります。今回の作業では、こうした動きを考慮し、配線に多少の余裕を持たせた状態でタイラップ固定しています。

また、エンジンルーム内には高温になる部分が存在します。特に排気系の部品など、熱を持ちやすい場所へ配線を固定することは避ける必要があります。配線を取り回す際には、以下の点を意識しました。

エンジンや走行中の振動を考慮する
配線に適度なたるみを持たせる
コネクタ部分へ無理な力がかからないようにする
排気系など、高温になる部分を避ける
可動部分や周辺部品へ接触しないように固定する

配線を確実に固定することはもちろんですが、固定の強さだけでなく、エンジンの動きや熱を考慮した取り回しが重要です。

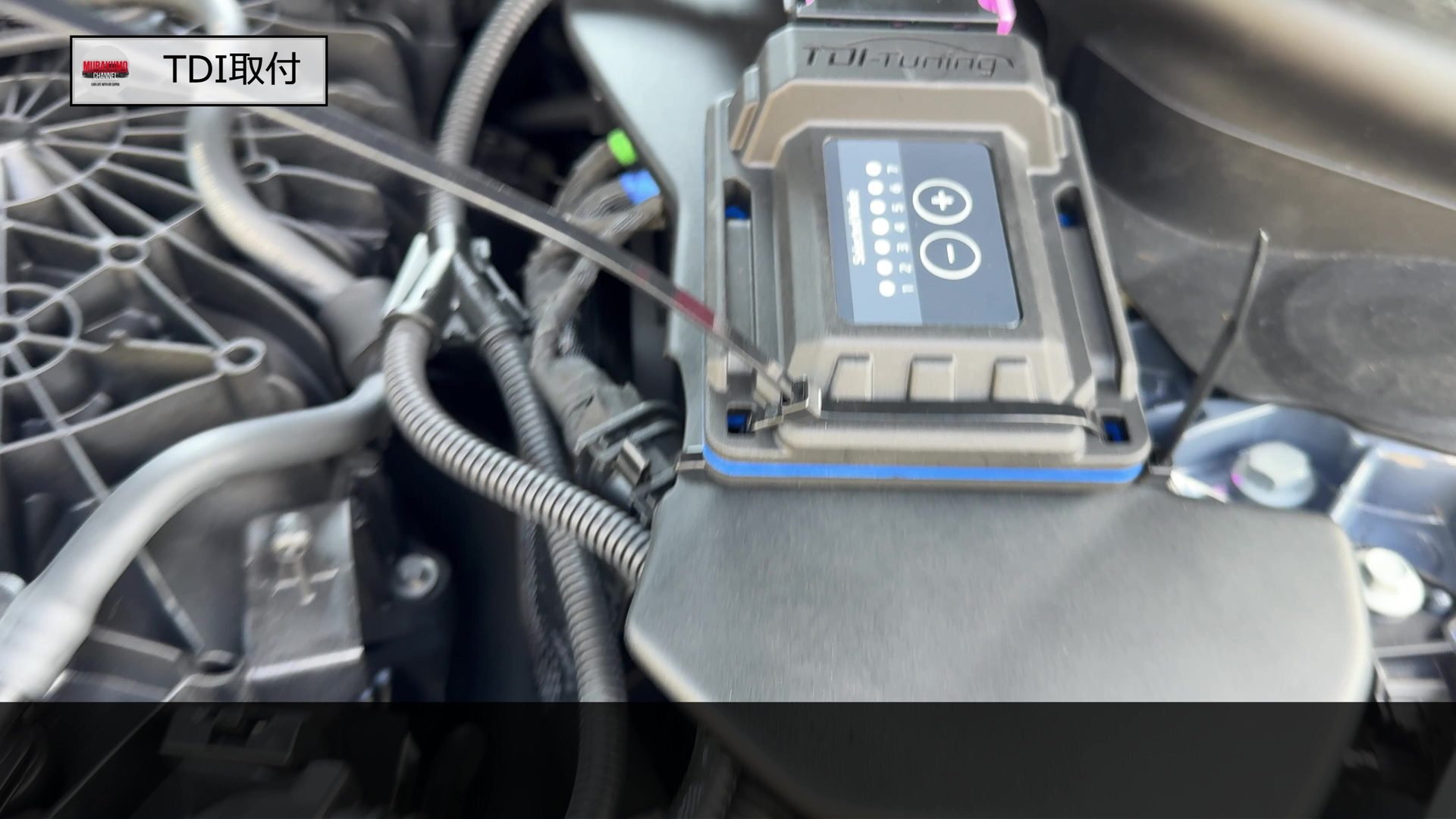

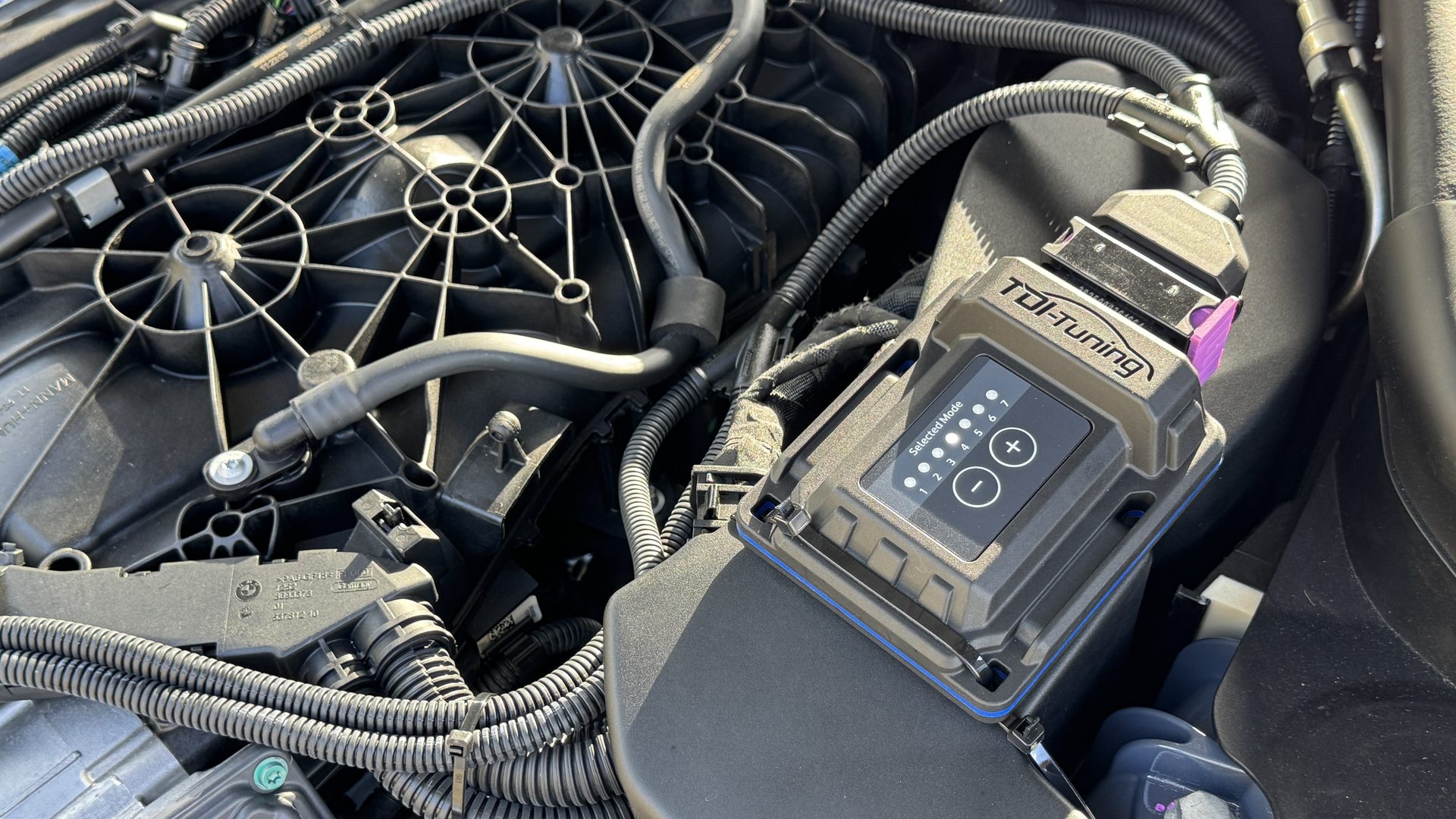

チューニングボックス本体の固定位置と方法

配線の接続が完了した後、チューニングボックス本体を固定します。今回の取り付けで少し悩んだのが、本体の固定場所と固定方法でした。エンジンルーム内にはさまざまな部品が配置されているため、熱や振動の影響を受けにくく、なおかつ確実に固定できる場所を選ぶ必要があります。最終的には、筆者が選んだエンジンルーム内の位置へ固定しました。ただし、この場所ではタイラップによる固定が1か所しかできませんでした。そこで、本体の底面に両面テープを貼り付け、タイラップと両面テープを併用する方法を採用しました。タイラップと両面テープの両方で固定することで、本体が動きにくい状態となるようにしています。本体の固定については、走行中の振動によって位置がずれたり、周辺部品へ接触したりしないように注意が必要です。また、取り付け位置や固定方法は、エンジンルーム内の状況に応じて慎重に検討する必要があります。

取り付け作業時間は30分弱

今回の取り付け作業は、30分弱で完了しました。作業内容を振り返ると、主な工程は以下の通りです。

作業工程	作業内容
1	エンジンカバーを取り外す
2	車両側の接続箇所を確認
3	3か所へ専用ハーネスを接続
4	配線に余裕を持たせて固定
5	チューニングボックス本体を固定
6	接続状態や配線の取り回しを最終確認

専用ハーネスの接続箇所が分かりやすく、車種専用マニュアルも付属しているため、作業は比較的スムーズでした。特に難しい加工を行う必要がなく、基本的には純正のコネクタへ専用ハーネスを割り込ませる構造となっています。注意点としては、排気系などの高温になる部分へ配線を固定しないことです。また、エンジンの揺れを考慮し、配線を張りすぎた状態で固定しないことも重要です。これらのポイントを意識する必要はありますが、個人的にはDIY初心者の方でも取り組みやすい難易度だと感じました。ただし、作業時間や難易度は経験や車両の状態によって異なります。作業に不安がある場合は、無理をせず専門店へ取り付けを依頼することをおすすめします。

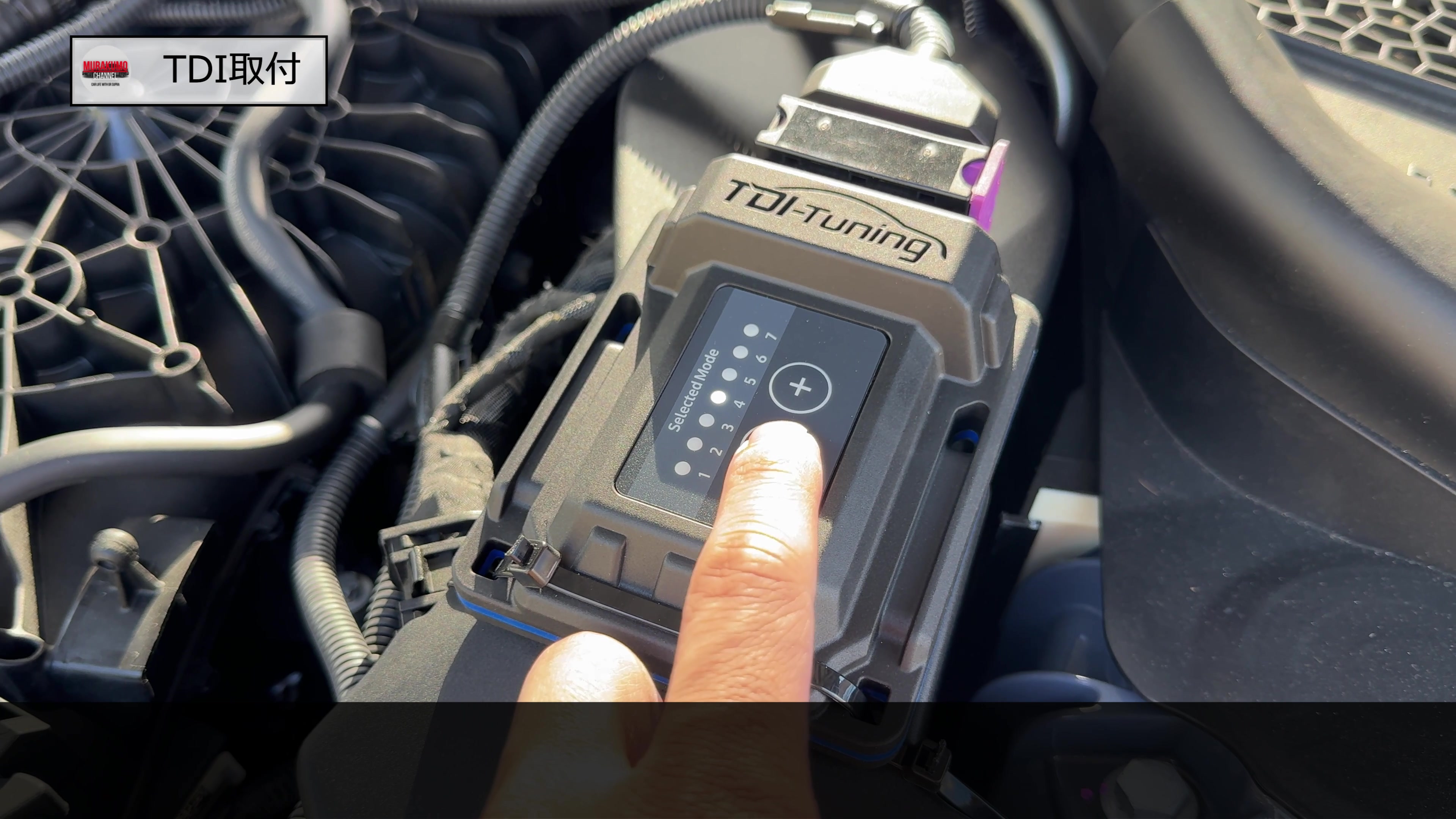

Bluetooth非対応モデルのパワーアップレベル調整方法

今回購入したBluetooth非対応モデルでは、パワーアップレベルを本体のボタンで調整します。専用アプリによる操作には対応していないため、設定を変更する際にはボンネットを開ける必要があります。この点はBluetooth対応モデルと比較した場合のデメリットです。特に、運転席に座ったまま設定を変更することはできません。当然ながら、走行中に設定を変更することもできません。一方で、設定方法そのものは非常にシンプルで、操作に難しい部分はありませんでした。本体のボタンを直接操作するだけで、パワーアップレベルを変更できます。普段から頻繁に設定を変更するのでなければ、操作上の不便さはそれほど大きくないとも考えられます。ただし、使用状況に応じて設定をこまめに変更したい方には、Bluetooth対応モデルの方が適している可能性があります。

装着直後はレベル4で約30km走行してECUを学習

取り付けが完了したら、すぐに最大パワーアップレベルで走行するわけではありません。今回の製品では、装着後にECUの学習を行う必要があります。そのため、最初はパワーアップレベルを4に設定し、約30km走行しました。この工程によって、変更された信号に対してECU側の制御をなじませていきます。今回の作業で重要なのは、装着直後から最大設定のレベル7を使用しないことです。

取り付け後の流れを整理すると、以下の通りです。

チューニングボックスの取り付けを完了する
パワーアップレベルを4に設定する
約30km走行してECUの学習を行う
学習後、必要に応じて設定レベルを変更する

※上記は今回使用した製品で実施した手順です。実際の使用にあたっては、付属する取扱説明書の指示を優先してください。このように、取り付け後は段階を踏んで使用を開始する必要があります。

TDI Tuning装着後の走行レビュー

GRスープラへTDI Tuningを装着した後の走行インプレッションについては以下のyoutube動画をご覧ください。

まとめ

今回は、GRスープラRZの387PS仕様にTDI Tuningチューニングボックスを装着し、その仕組みや取り付け方法、実際の走行インプレッションを紹介しました。

重要なポイントをまとめると、以下の通りです。

最高出力： メーカー公表値で387PSから453PSへ向上
最大トルク： メーカー公表値で500Nmから565Nmへ向上
制御方式： センサー信号を補正するサブコンピューター方式
取り付け： 専用ハーネスを3か所に接続し、作業時間は30分弱
設定変更： Bluetooth非対応モデルは本体のボタンで操作
純正状態への復元： リムーバルキャップによる信号補正の停止が可能
高速道路： 加速力と中間加速の力強さが明確に向上した印象
市街地： 純正の自然なアクセル特性を維持しながら加速力が向上
注意点： エンジンや駆動系の耐久性、車両保証への影響には注意が必要

今回の取り付けでは、比較的短時間で作業が完了しました。また、専用ハーネスによる接続方式であり、車両側の配線構成へ戻しやすいという点もメリットです。こうした取り付けの手軽さがありながら、走行時には明確なパワーアップを体感できました。特に印象的だったのは、単純な最高出力の向上だけでなく、中間加速にも力強さが加わったことです。その一方で、アクセル操作に対する自然な反応が維持されており、市街地でも扱いにくさを感じることはありませんでした。もちろん、エンジンや駆動系の耐久性への影響がゼロになるわけではありません。また、社外チューニングパーツの装着に伴う車両保証への影響も考慮する必要があります。そのため、メリットだけでなくリスクも理解したうえで、装着を判断することが重要です。総合的には、対応車種が多く、取り付けや純正状態への復元もしやすい点が魅力的な製品だと感じました。現在所有している車両に対して、もう少し加速力やパワーが欲しいと感じる場面がある方には、検討する価値のあるチューニングアイテムです。GRスープラに限らず、TDI Tuningに対応した車両を所有している方は、選択肢のひとつとして検討してみてはいかがでしょうか。
